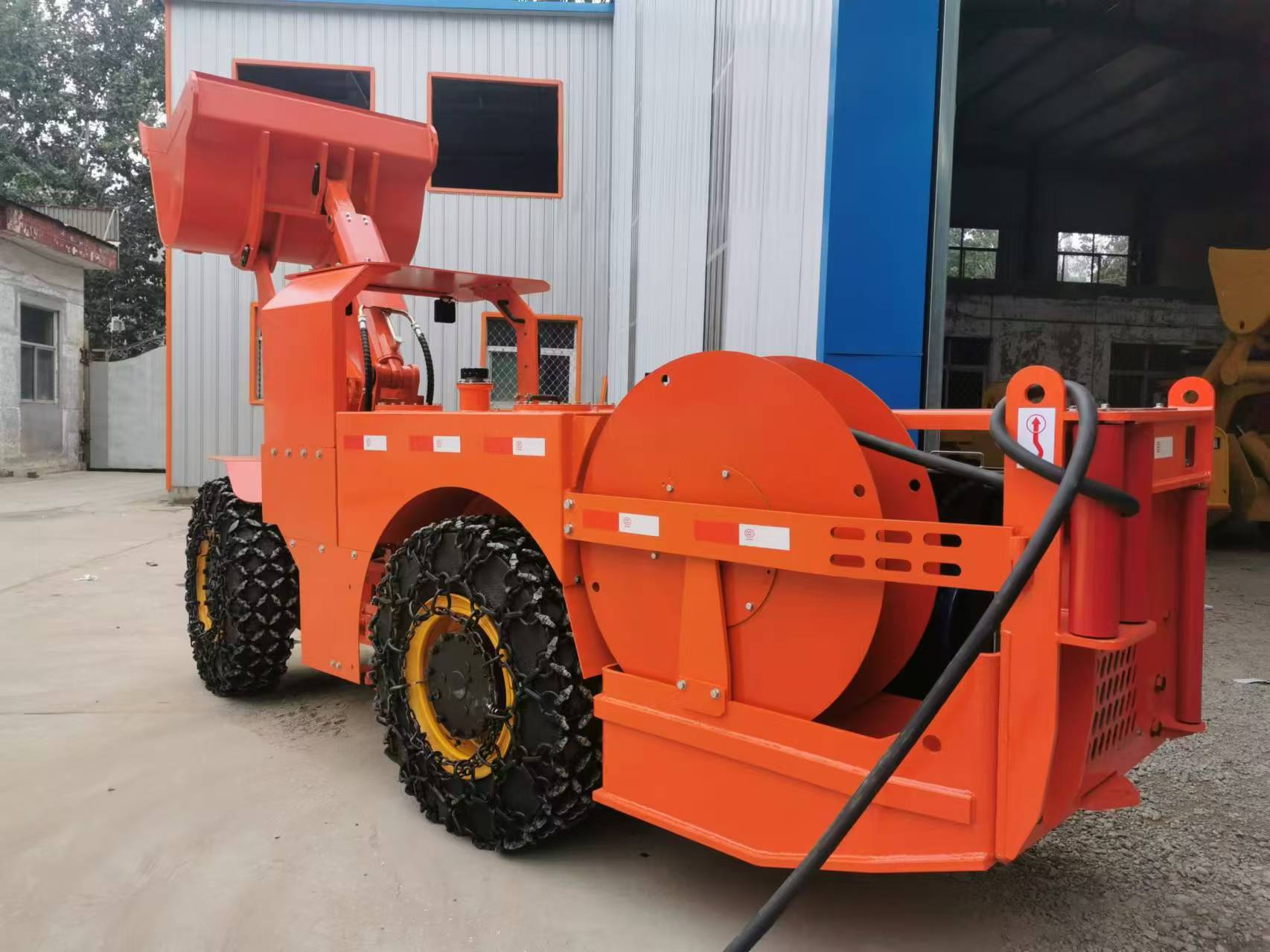

井下1立方电动铲运机电缆的结构

目前电动铲运机所使用的供电电缆按其断面结构主要有两种型式，即圆电缆和扁电缆，我国生产的电动铲运机均使用圆电缆。

我国生产的矿用电缆或重型橡套软电缆基本上能满足电动铲运机的工作要求。供电电缆内有三根主芯线（即动力芯线)和一根接地芯线，芯线外包有绝缘层，四芯线间有垫芯，四芯线外有橡胶护套。为了在出现意外电气事故时能迅速切断供电电源，在供电电缆内除了有主芯线和接地芯线外，还必须设置控制芯线。

我国生产的WJ—76型及WJ—1.5D型电动铲运机的供电电缆为3×10+1×4及3×50+1×16，改装的DLK—1型电动铲运机的供电电缆为3×35+1×10，选择供电电缆要决定主芯线的截面（毫米2），并要查出电缆的外径及电缆单位长度重量，作为电缆缠绕装置设计时的原始数据。

扁电缆目前国外除用作托洛系列的电动铲运机的供电电缆外，也在液压台车上也使用。扁电缆是矩形截面（如30×100毫米2)，主芯线与接地芯线呈一排排列，除每根芯线外有绝缘层外，外套有橡胶护套。

圆电缆或扁电缆的选择取决于缠缆卷筒的类型。带有排缆装置的单层或多层缠绕的卷筒以及不带排缆装置的多层缠绕的卷筒使用圆电缆。对卧式卷筒（托洛系列）则只能用扁电缆，因为圆电缆用这种卷筒时容量太小，在具有立轴的卧式卷筒上不能使用排缆装置。
