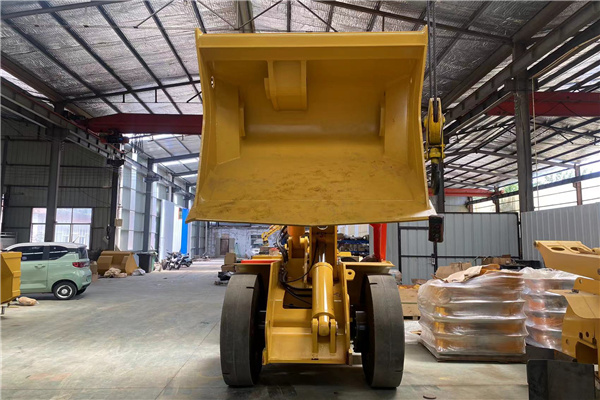

矿井铲运机液力变速箱工作原理（井下柴油 / 电动铲运机通用主流结构）

一、整体动力传递路线

二、液力变矩器原理（前端缓冲部件）

1. 内部充满传动油，包含泵轮、涡轮、导轮三件叶轮；
2. 动力输入带动泵轮高速搅动油液，高压油冲击涡轮旋转，把动力传给变速箱；
3. 作用：
   • 柔性传动，铲矿石冲击时缓冲震动，保护变速箱齿轮；
   • 自动变扭矩：铲料憋车时自动放大扭矩，起步有劲；
   • 实现发动机不停机也能停车，不用分离机械离合器。

三、行星齿轮变速机构（核心变速单元）

1. 每个挡位对应一组离合器，液压油推动活塞压紧摩擦片，锁定某一个行星部件；
2. 通过锁定不同部件，改变行星轮传动比，实现前进 1/2/3 挡、倒挡；
3. 相比普通定轴齿轮箱优势：体积小、承载大、结构紧凑，适合井下低矮窄体铲运机。

四、液压换挡控制系统（实现换挡、不打齿）

1. 液压供油回路

2. 换挡控制流程

1. 司机拨动换挡手柄，拉动阀芯 / 电控给电磁阀信号；
2. 液压油打开对应挡位油道，压力油进入该挡离合器油缸；
3. 油压推动活塞压紧钢片 + 摩擦片，该组行星机构锁死，固定传动比，挂上对应挡位；
4. 切换挡位时，原挡位油路泄压、摩擦片分离，新挡位建压结合，完成无冲击动力换挡。

3. 湿式离合器特点

五、高低速 / 四驱分动集成（井下铲运机特有）

• 低速挡：大扭矩，铲矿、爬坡、重载行走；
• 高速挡：小扭矩，空车往返运输；
  同时内置四驱输出，动力同步分给前后桥，井下泥泞、斜坡不打滑。

六、冷却润滑系统

1. 压力油一路用于换挡，另一路持续喷淋齿轮、轴承、离合器摩擦片润滑；
2. 热油送入散热器降温，井下粉尘大易堵散热器，油温过高会造成换挡无力、跳挡。

七、简单总结工作逻辑

补充：和你之前故障对应原理

1. 换挡困难：油压不足、电磁阀卡滞、离合器密封泄漏、拨叉 / 行星机构卡滞；
2. 跳档：离合器保压差、调压阀泄压、摩擦片磨损、锁止机构失效，油压无法持续压紧摩擦片，负载下自动脱开。
